ZH3060A系列電渦流位移傳感器
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表

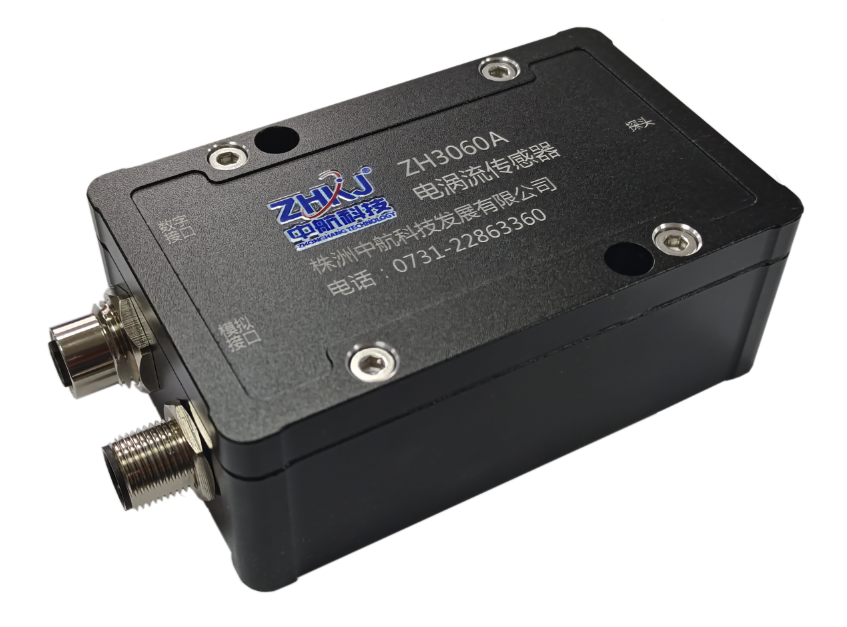

ZH3060A系列電渦流位移傳感器
產品概述
ZH3060A系列電渦流位移傳感器是我公司新研制出來的高溫度穩定性電渦流位移傳感器，該傳感器基于恒頻驅動以及獨特的溫度補償技術，具有線性度高、穩定性好的優點。一套完整的ZH3060A系列電渦流位移傳感器包括探頭、延伸電纜(可選)、前置器三個部件。
一、主要性能
A、防護等級
探頭 IP67
控制器 IP65
B、工作溫度范圍
探頭及探頭電纜 -20~80°C
前置器 -25~50°C
C、存儲條件
濕度：95%(不冷凝)
D、供電電源 +24V DC/45mA
二、系統概述
1、應用范圍
ZH3060A系列非接觸式電渦流位移測量系統專為工業應用、機器運行狀態監控以及過程質量保證中的測量和測試而設計。
2、測量原理
ZH3060A系列電渦流位移測量系統采用無接觸采用渦流技術。可用于測量由鐵磁或非鐵磁導電兩種材料制成的測靶。
高頻交流電流過傳感器探頭中的電磁線圈。電磁線圈產生的磁場在導電測靶中產生電渦流，從而改變線圈的交流電阻。這個變化阻抗由電子線路解調出與測靶和傳感器之間的距離成正比的電信號。
經過特殊設計的溫度補償技術將與溫度有關的測量誤差降至最低。
3、完整的測量系統結構
一套完整的測量系統包括探頭及探頭所帶的電纜、延伸電纜、前置器三部分組成。
4、探頭測靶校準材料
4.1 ZH3060A系列傳感器探頭測靶材料分為非鐵磁性材料和鐵磁性材料，在出廠校驗時，非鐵磁性測靶材料用純鋁作為校準材料、鐵磁性測靶材料用45#鋼作為校準材料。特殊測靶材料需要用戶提供樣件。
4.2 為了精確地得到測量位移值，對測靶材料的直徑有如下要求：對于非嵌入式探頭，要求測靶的直徑大于探頭至今的3倍以上;對于嵌入式探頭，要求測靶的直徑大于探頭至今的1.5倍以上。
5、同步驅動技術
當必須在尺寸比較小的被測體表面安裝多個探頭進行測量時，傳統的電渦流位移傳感器由于多個傳感器之間存在不可避免的拍頻干擾而無法得到真實準確的測量數據，利用ZH3060A傳感器的同步驅動方式可以完美地解決這一問題，可把任何一個前置器當做主控制器，其同步信號輸出端接到另外一個前置器的同步信號輸入端即可，可以通過這種方式把多個傳感器串接起來同步使用。
